Cours de Cotation Tolérance et ajustement

  1. GENERALITES

Compte tenu du processus de fabrication choisi et des machines utilisées, une cote réelle mesurant l'une des dimensions d'un objet ne peut être exactement la même que celle indiquée sur le dessin de définition. Il est impossible de fabriquer une série d'objets identiques ayant toujours les mêmes dimensions.

Une cote imposée sera plus facile à réaliser si celle ci varie entre deux valeurs limites:

  • une cote maximale Cmax

  • une cote minimale Cmini



La différence entre les deux dimensions s'appelletoléranceou intervalle de tolérance(IT). Plus la précision exigée est grande, plus l'intervalle deolérancet doit être petit.



  1. COTATION TOLERANCEE

  1. Définitions

Cote nominale : Dimension ou cote qui sert de référence pour l’identification et l’inscription sur les dessins

Ecart supérieur:  Egal à la différence entre la cote maxi et la cote nominale ES = Cmax - Cnom

Ecart inférieur:  Egal à la différence entre la cote mini et la cote nominale EI = Cmini - Cnom

Notion d'arbre :   Désigne une pièce contenue (minuscule)

Notion d'alésage: Désigne une pièce contenante (majuscule)




Compléter la figure ci-dessous à partir des définitions précédentes.




Ecart supérieur ES
= Cmaxi - Cnom
Alésage
Ecart inférieur EI
= Cmini - Cnom






Ecart supérieur es
=
c maxi –c
nom
Arbre
Ecart inférieur ei
=
c mini – c
nom









  1. Inscription des tolérances chiffrées

Une cote tolérancée est inscrite à partir de la cote nominale et des deux écarts. L'intervalle de tolérance n'est pas forcément symétrique par rapport à la cote nominale.

  • les écarts sont inscrits dans la même unité que cotela nominale (mm)

  • placer toujours l'écart supérieur au-dessus de l'écart inférieur

  • ne pas mettre de signe lorsque l'écart est nul

  • lorsque la tolérance est répartie symétriquement par rapport à la cote nominale, ne donner qu'un seul écart précédé du signe6.


+ 0,1
+0,15

Ex :
34 - 0,2
45 0
25 60,25

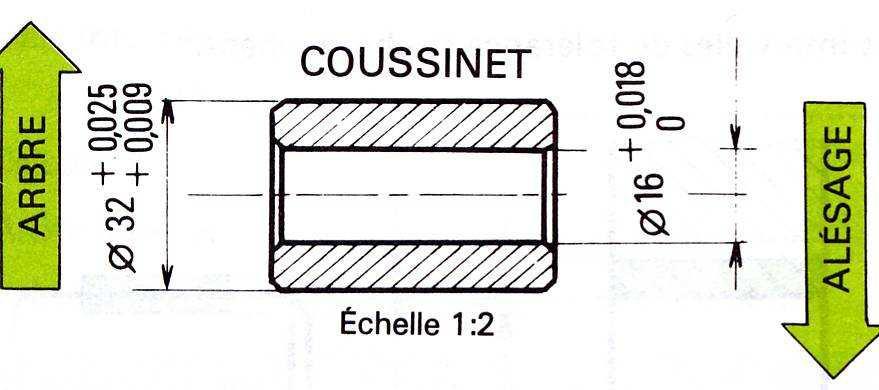

Compléter l'exercice suivant




Cote nominale
CN =
Ecart supérieur
es
=
Ecart inférieur
ei
=
Cote maxi =

=
Cote mini =

=

IT
=




Cote nominale
CN =
Ecart supérieur
ES =
Ecart inférieur
EI  =
Cote maxi =
=
Cote mini =
=


IT  =

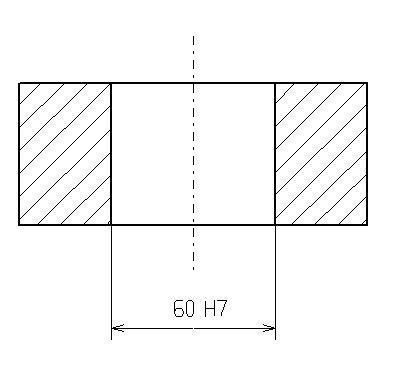

  1. Inscription des tolérances du système ISO

    1. Désignation normalisée




Qualité : indique la valeur de l'IT

Ecart : indique la position de l'IT par rapport à la cote nominale

Cote nominale

Cote nominale : elle sert de référence (ou de ligne zéro) pour positionner les intervalles de tolérance (IT) et les écarts.

Qualité: elle indique la taille de l'intervalle de tolérance choisi. Plus ce chiffre est important, plus l'intervalle de tolérance est grand. Il existe 18 classes de qualité. Les valeurs usuelles sont comprises entre 5 et 13.

Ecart : il définit l'écart entre la cote nominale et l'intervalle de tolérance choisi. Plus la lettre est loin dans l'alphabet et plus on a de matière. On utilisedes majuscules pour les alésages et des minuscules pour les arbres.





  1. AJUSTEMENTS NORMALISES ISO

  1. Désignation normalisée

Les ajustements sont des catégories de dimensions normalisées utilisées pour les assemblages de deux pièces prismatiques ou cylindriques. On trouve :

  • les ajustements avec jeu

  • les ajustements avec serrage§

  • les ajustements incertains (jeu ou serrage)




  1. Systèmes d'ajustement

    1. Système à alésage normalH

A choisir de préférence. Plus facile à mettre en œu vre. Dans ce système l'Alésage est toujours pris comme base et tolérancé H.Seule la dimension de l'arbre varie.

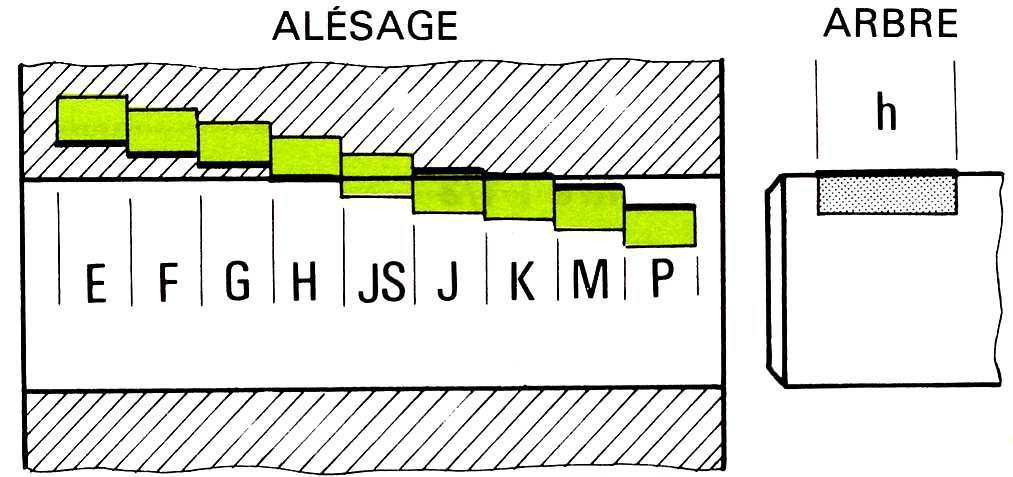

3.2.2.  Système à arbre normal h

L'arbre est toujours pris comme base et tolérancé .hSeule la dimension de l'alésage varie.



  1. Ajustement avec jeu

La cote effective de l'alésage est toujours supérieure à la cote effective de l'arbre. Les IT ne se chevauchent pas.


Jeu max =  Amaxi - amini


Jeu mini = Amini - amaxi

IT jeu =    ITA + ITa

  1. Ajustement avec serrage

La cote effective de l'arbre est toujours supérieur à la cote effective de l'alésage. Les IT ne se
chevauchent pas.

Serrage max =    Amini - amaxi

Serrage mini =    Amaxi - amini

IT serrage =    ITA + ITa



  1. Ajustement incertain

L'ajustement obtenu sera soit avec jeu, soit avec serrage. Les IT se chevauchent.

Serrage max =
Amini-amaxi
Jeu max =
Amaxi-amini

  1. Choix de l'ajustement

Le choix dépend de la liaison à réaliser et de la précision exigée pour le guidage. Les spécifications doivent être suffisantes mais non surabondantes. Une trop grande précision est inutile et chère.

Y a t il jeu ou serrage ? Les pièces sont-elles mobiles ou immobiles ? S'agit-il d'un positionnement ou d'un centrage ? La liaison doit-elle transmettre des efforts ? …

          7.  Principaux ajustements
                  Voir  document § 15.24 au dessous

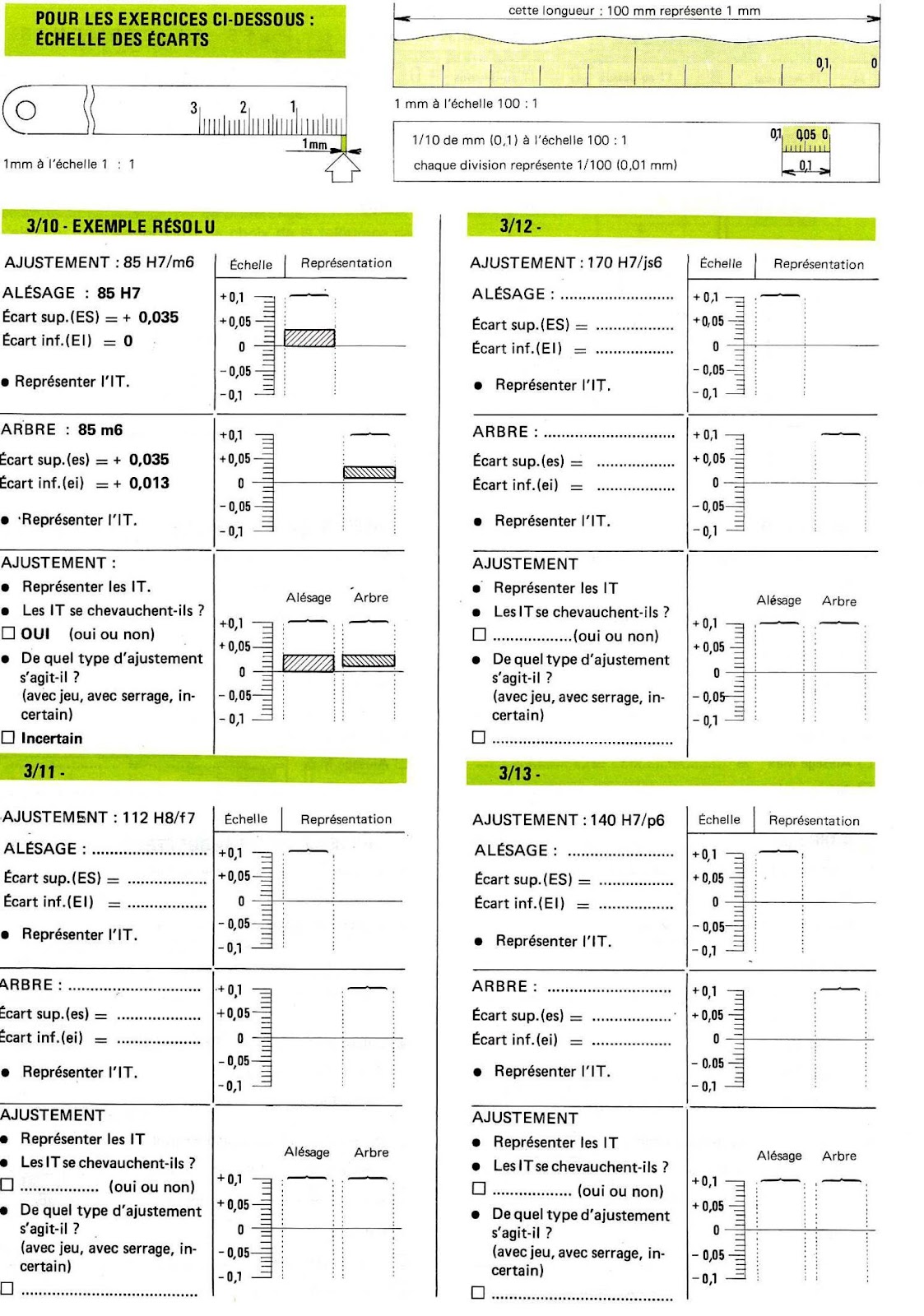

  1. Exercices

Réaliser les exercices joints









Arbre
