BOITE à ARCHIVES

Document préparé avec Catia V5R13 Sp5

Vous allez modéliser cette boîte à archives.
Le but de ce TD sera de se familiariser avec quelques commandes de base de l'atelier Generative Sheetmetal Design.

La pièce est en carton mais les principes d'obtention sont identiques à ceux d'une pièce en tôle, hormis peut être qu'ici on pourra jouer sur des déformations locales du carton pour compenser des imprécisions de préparation de la pièce dépliée. De plus toute la pièce n'est pas expliquée dans ce TD car certains morceaux sont identiques, vous devrez la modéliser en entier cependant.

Pour commencer, il faut définir les paramètres de tôlerie, notez que le rayon de 1 mm sera le rayon intérieur du pli.
Figure 1
    Création du Dos de la boîte, pour les noms de fonctions voir la Figure 17.
Figure 2

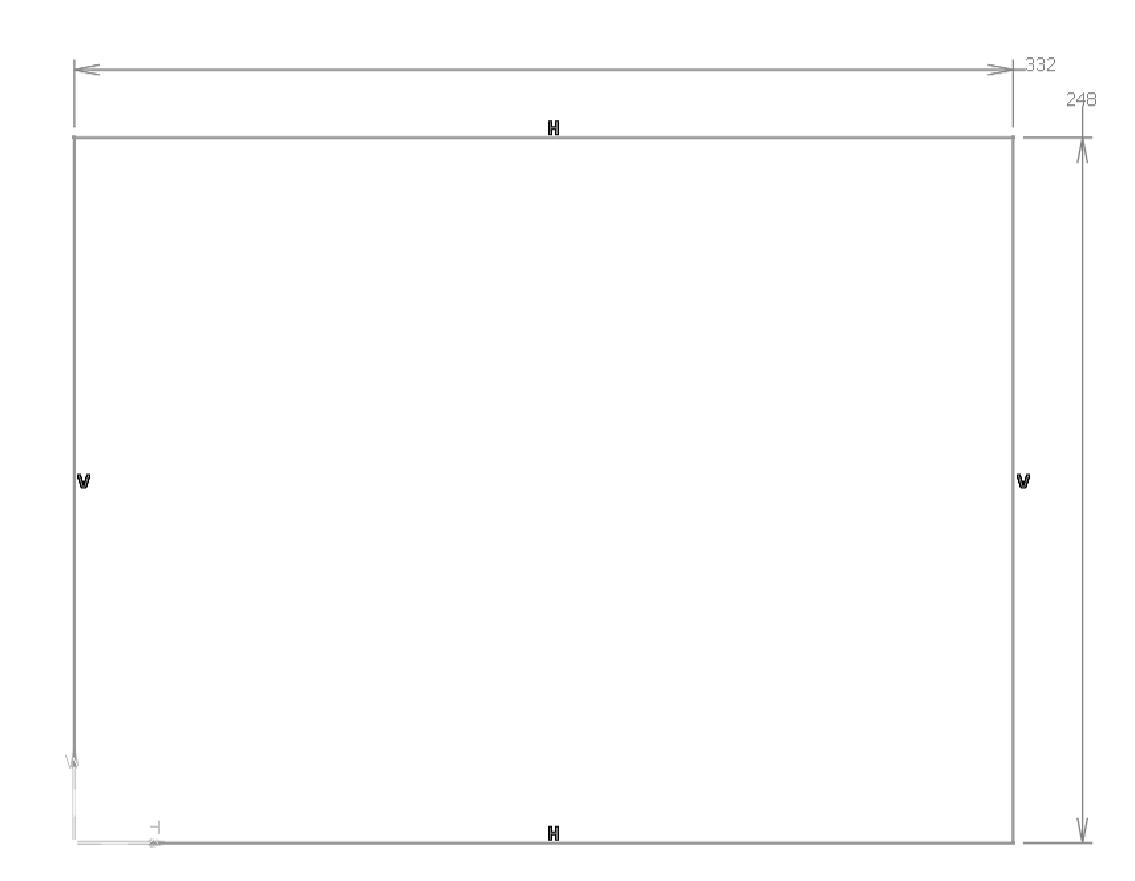

    Dans le plan XY, créez l'esquisse de la plaque de référence, rectangle de 332 x 248.
Faites une plaque en extrudant suivant Z > 0.
Afin de faciliter la compréhension du modèle, vous affecterez une couleur à chaque nouvelle plaque crée dans le modèle, prenez les couleurs par ordre en évitant le rouge qui a une signification particulière (pièce non ajour).
De plus renommez les différentes plaques dans l'arbre du modèle.

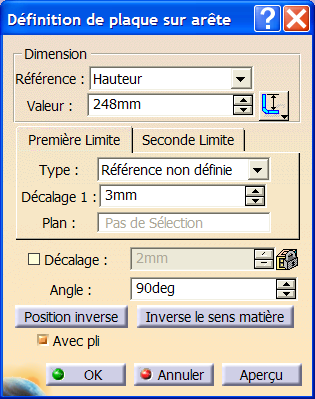

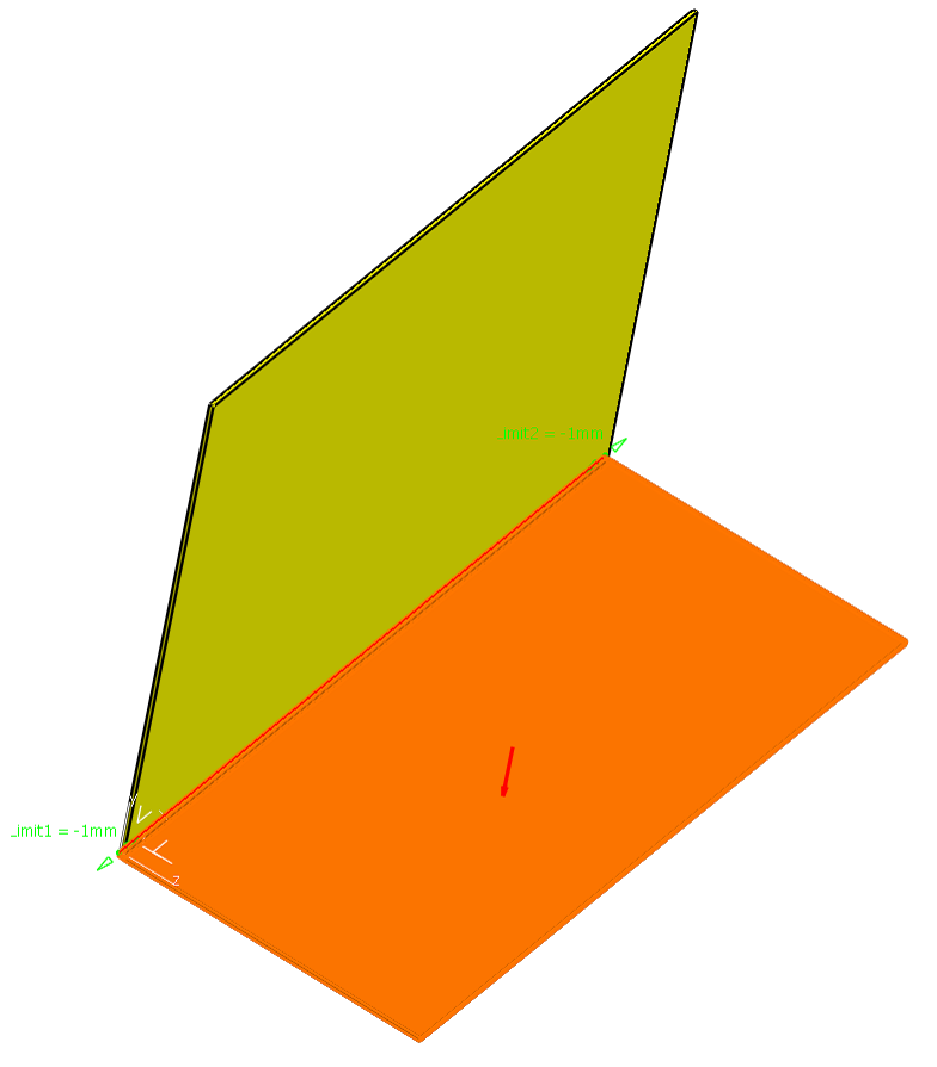

A partir de l'arête Y=0, définissez une plaque sur arête avec les paramètres de la Figure 2, attention de définir les 2 limites avec la valeur de -1mm, en observant l'incidence de ceci sur le modèle. Ne pas oublier de cocher l'option de création du pli.
Figure 3
Changez la couleur de cette plaque qui est la Base de votre boîte.

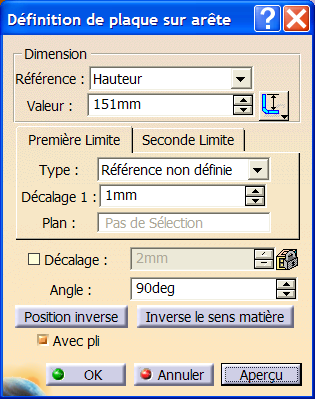

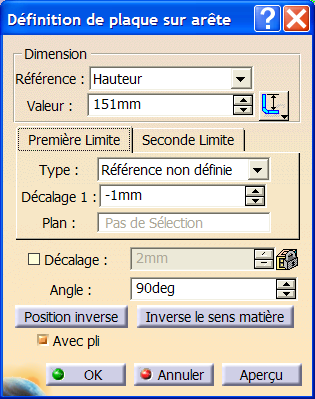

En utilisant encore la fonction de plaque sur arête, modélisez la face Avant de la boîte. Les limites seront respectivement de 1mm et 3mm.
Figure 4
Changez la couleur de cette plaque.

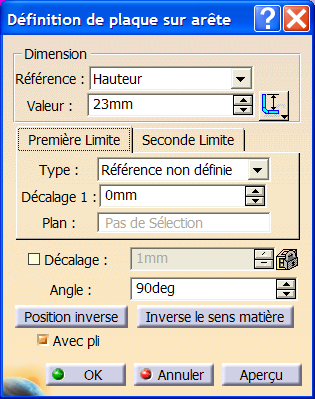

Définissez le Renfort-base-avant de la boîte. Les limites seront respectivement de 3mm et 0mm.

Figure 5
Changez la couleur de cette plaque.
Faites un développé du modèle et observez les éventuels problèmes de superposition, puis repliez-le.

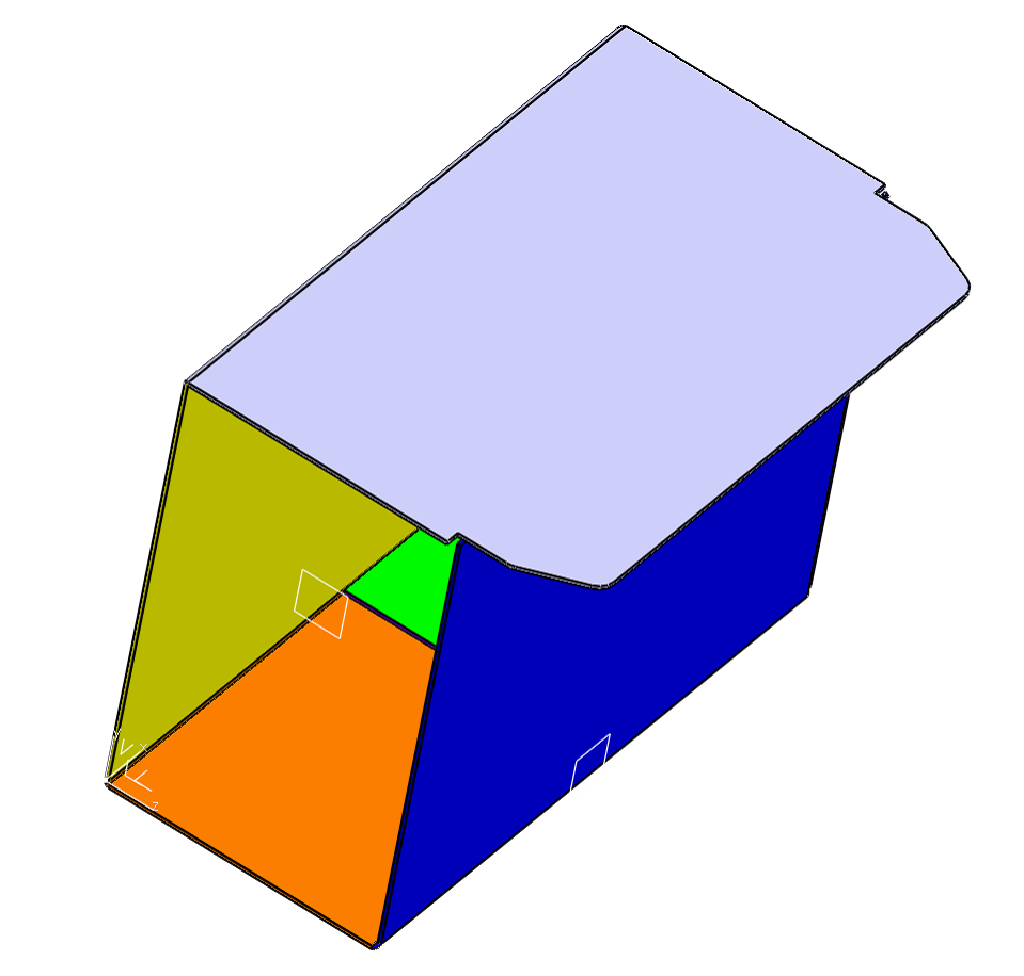

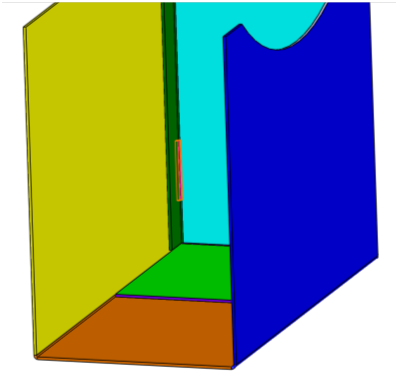

Définissez le Côté de la boîte. Les limites seront respectivement de 3mm et 3mm.
Figure 6
Changez la couleur de cette plaque.

Définissez le Renfort-avant-côté de la boîte. Les limites seront respectivement de 2mm et 3mm.

Figure 7
Changez la couleur de cette plaque.
Définissez le Repli-renfort-avant-côté de la boîte. Les limites seront respectivement de 0mm et 0mm.
Figure 8
Changez la couleur de cette plaque.
Faites un développé du modèle et observez les éventuels problèmes de superposition, puis repliez-le.

Réalisez l'ouverture Découpe-côté dans le Côté de la boîte.
Par rapport au Dos de la boîte, définissez le plan de symétrie des formes principales en utilisant une fonction de la longueur de la boîte.
Figure 9

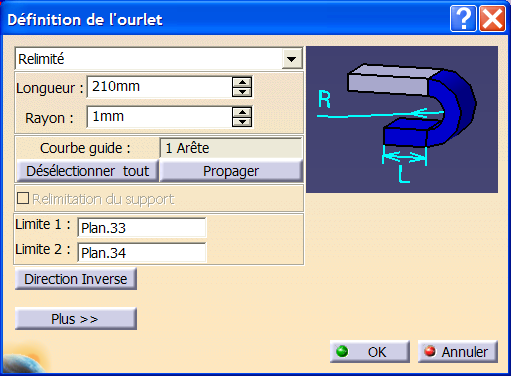

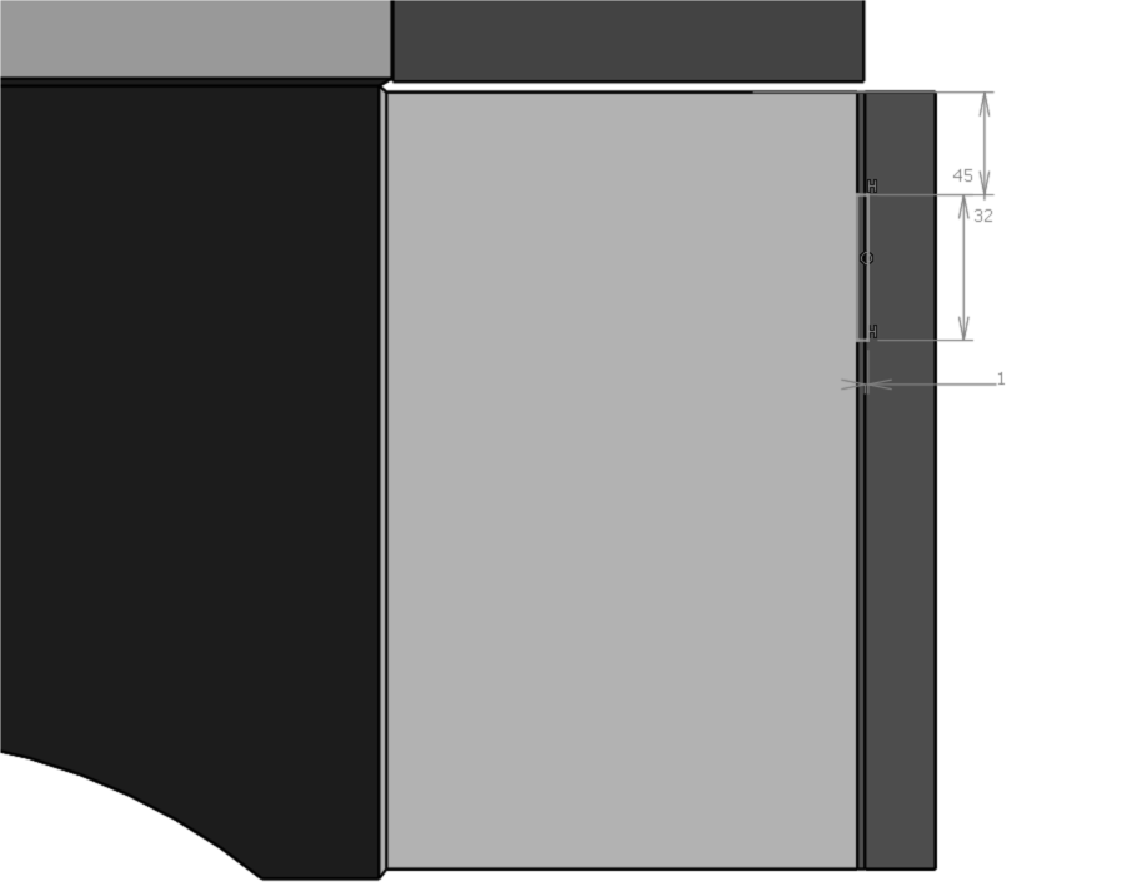

Réalisez un ourlet qui se nommera Ourlet-avant sur la plaque Avant, afin de recouvrir la plaque Renfort-avant-côté. Mais pour pouvoir plier cet ourlet, il faut le relimiter par 2 plans décalés de 1mm par rapport aux faces internes de la boîte, définissez ces 2 plans et utilisez-les.


Figure 10

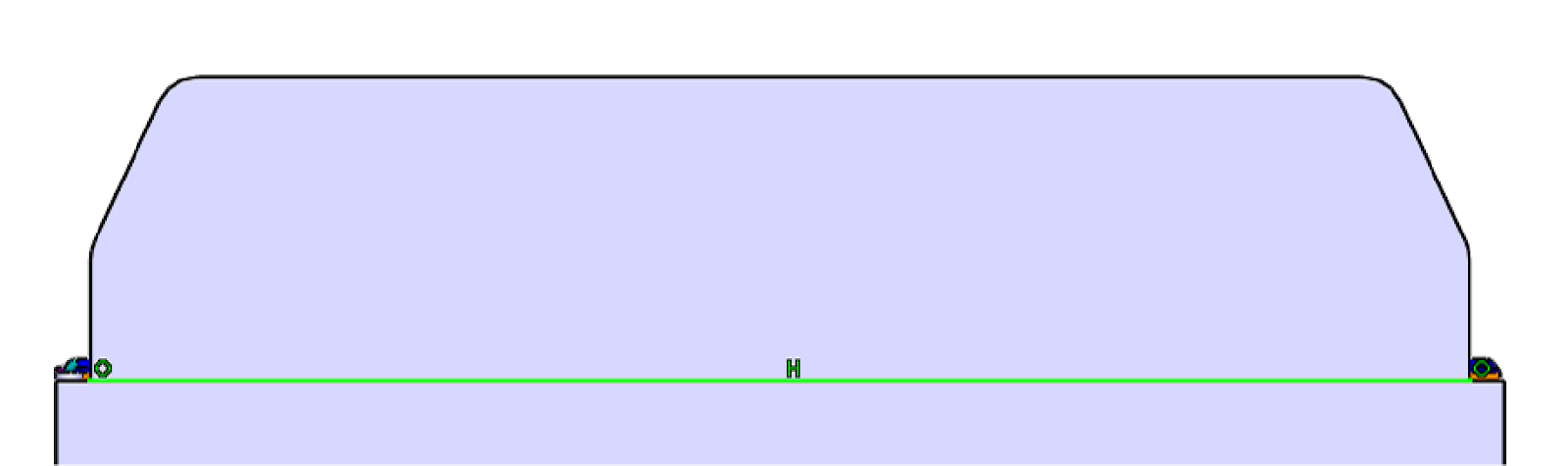

Sur le plan Z le plus haut, définissez l'esquisse suivante qui va servir à créer une plaque utilisée pour faire le couvercle et son rabat, pensez à la symétrie.
Figure 11

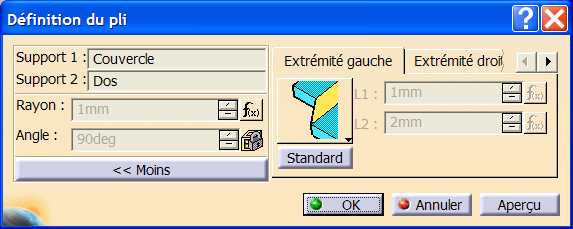

Réaliser la fonction Pli afin de raccorder la boîte avec cette plaque, sinon elle serait indépendante. Cette sera Pli-couvercle.

Figure 12
Maintenant il va falloir réaliser le rabat sur le couvercle, pour ceci vous allez créer une esquisse qui sera une ligne et vous allez utiliser cette ligne pour faire un pli.
Figure 13
Réalisez le pli.
Figure 14
Faites un développé du modèle et observez les éventuels problèmes de superposition.

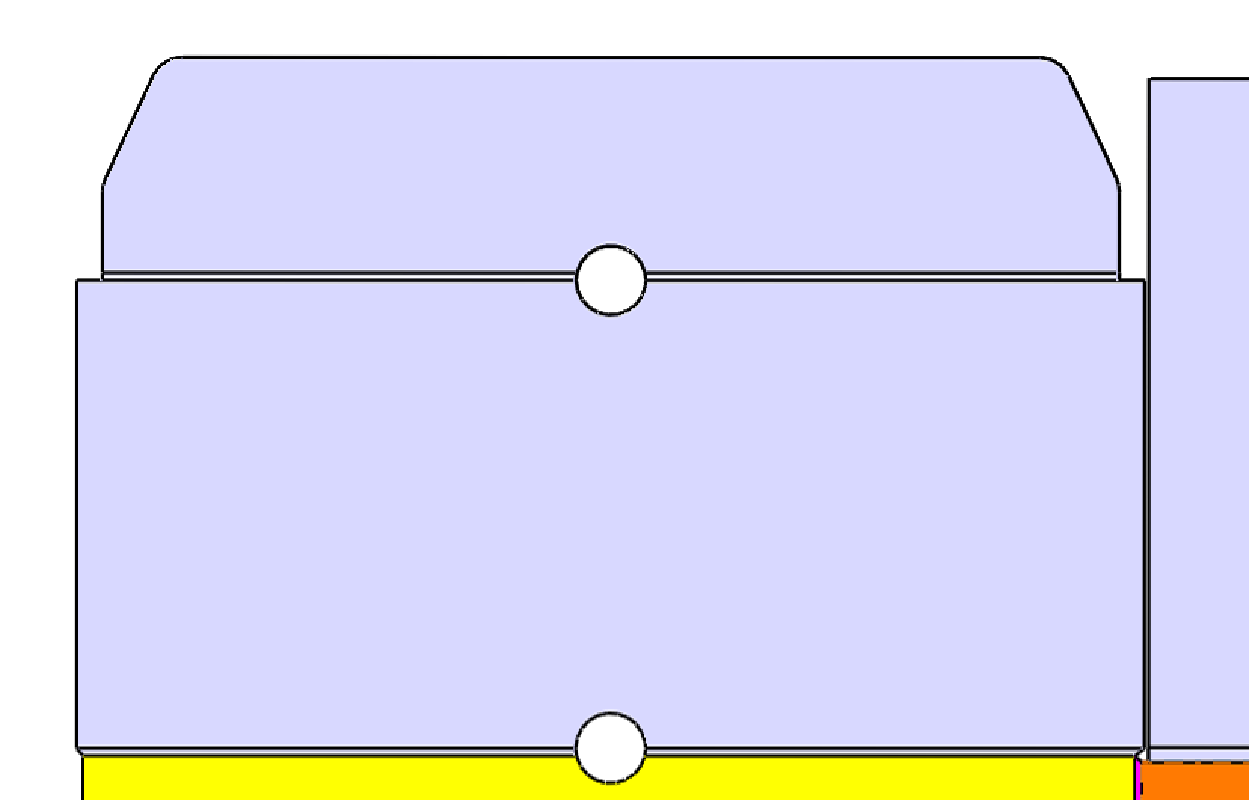

Réalisez le trou de diamètre 22 qui se trouve dans le pli entre le couvercle et son rabat.
Figure 15

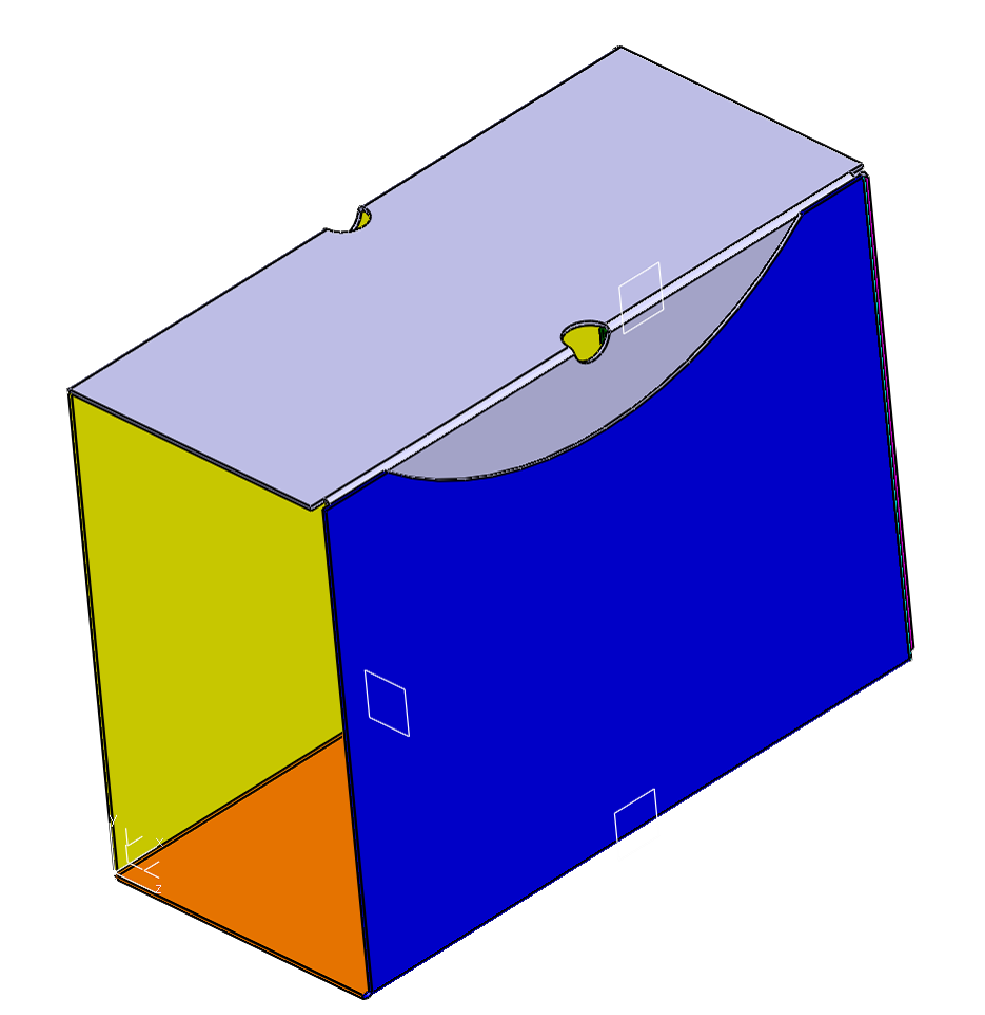

Réalisez le trou de diamètre 22 qui se trouve dans le pli entre le dos de la boîte et le couvercle.
Repliez votre modèle et observez ce que deviennent les trous.

Sur la face Avant, la boîte étant pliée, réalisez le trou de préhension. Le diamètre sera de 30mm et le centre situé à 75mm et 75mm des bords de la partie plane. Bien entendu ce trou ne va traversé qu'une épaisseur de "tôle", donc faites 2 autres trous dans les plaques Renfort-avant-côté et Ourlet-avant (attention il y a un soucis avec celui-ci).
Figure 16
Figure 17

Faites un développé du modèle.
Figure 18
Il reste encore à construire la petite languette en prolongement de Ourlet-avant, ainsi que l'ouverture de Repli-renfort-avant-côté où vient se loger cette languette.
Vous allez placer cette découpe juste après Découpe-côté, dans l'arbre du modèle.
Définissez donc Découpe-côté comme Objet de travail, ainsi l'ourlet et les fonctions suivantes ne se voient plus sur le modèle, ce qui va faciliter le travail.
Sur la pièce dépliée, esquissez le contour de cette ouverture, puis faites la découpe associée.
Figure 19
Renommez cette fonction sous le nom Logement-languette-ourlet-avant.
Repliez votre modèle.
Figure 20
Définissez Ourlet-avant comme Objet de travail.
Sur la face intérieure de Ourlet-avant, esquissez un rectangle qui va servir à créer la languette de Ourlet-avant.
Figure 21
Avec cette esquisse, faites une plaque tangente à Ourlet-avant.
Figure 22
Renommez cette plaque sous le nom Languette-ourlet-avant.
Figure 23
Faites un développé du modèle et observez la languette et son logement.
Votre boîte à archives n'est pas terminée, il vous reste à faire la partie arrière en utilisant les mêmes fonctions que celles qui ont servi à faire la partie avant.
